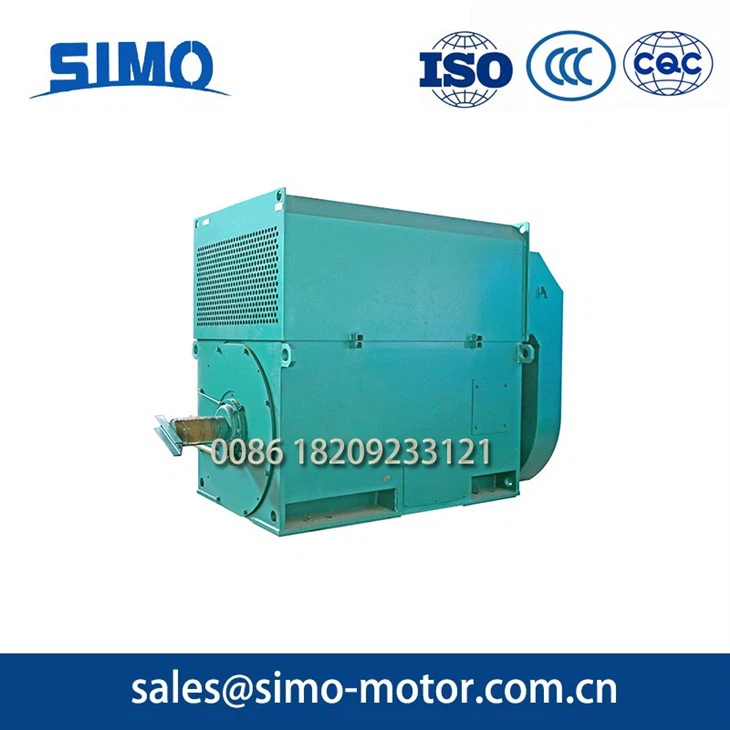

YKK -500 Kort introduktion
Denna serie motorer är en6YKK -500 HV elmotorSquirrel-bur tre-fas asynkronmotor med en mitthöjd av 500 mm, med en stängd struktur och överensstämmelse med JB\/T 10315. 2-2002 Standard.
Grundläggande parametrar
Ramstorlek: 500 mm
Betygsspänning: 6kv (anpassningsbar)
Nominell frekvens: 50Hz \/ 60Hz
Hastighetsområde: 3000 rpm (2- pol), 1500 rpm (4- pol), 1000 rpm (6- pol), 750 rpm (8- pol)
Kraftsortiment: 160kW ~ 10000kw
Monteringstyp: Imb3 (horisontell, fotmonterad)
Skyddsklass: IP54 \/ IP55 (valfritt)
Kylmetod: IC611 (luft-till-luft kylning)
Isoleringsklass: Klass F
Driftsmiljökrav :
Omgivningstemperatur: -15 examen ~ +40 examen
Fuktighet: Månadsvis genomsnittlig relativ luftfuktighet mindre än eller lika med 90% (månatliga genomsnittliga minsta temperatur mindre än eller lika med 25 grader)
YKK -500 Seriemodelllista
YKK 5001-2 YKK 5002-2 YKK 5003-2 ykk 5004-2 ykk 5001-4
YKK 5002-4 YKK 5003-4 YKK 5004-4 ykk 5001-6 ykk 5002-6
YKK 5003-6 YKK 5004-6 YKK 5001-8 ykk 5002-8 ykk 5003-8
YKK 5004-8 YKK 5001-10 YKK 5002-10 YKK 5003-10
YKK 5004-10 YKK 5001-12 YKK 5002-12 YKK 5003-12
YKK 5004-12
YKK 6KV högspänningsmotor 500 ramstorleksmotordatablad
| Typ | Nominell kraft (KW) | Klassad ström (a) | Hastighet (r\/min) | Effektivitet (%) | Effektfaktor (cos φ) | Max. Vridmoment (klassad vridmoment) | Låst vridmoment (betygsatt vridmoment) | Låst ström (klassad ström) | J (motor) (kg · m²) | J (last) (kg · m²) | Massa (kg) | Smörjtid (H) |
| YKK 5001-2 | 900 | 104.8 | 2980 | 95 | 0.87 | 1.8 | 0.6 | 7 | 10 | 55 | 5270 | 500 |
| YKK 5002-2 | 1000 | 116.3 | 2980 | 95.1 | 0.87 | 1.8 | 0.6 | 7 | 11.2 | 57 | 5570 | 500 |
| YKK 5003-2 | 1120 | 130.1 | 2980 | 95.2 | 0.87 | 1.8 | 0.6 | 7 | 14.5 | 58 | 5870 | 500 |
| YKK 5004-2 | 1250 | 145.1 | 2980 | 95.3 | 0.87 | 1.8 | 0.6 | 7 | 15.7 | 67 | 6180 | 500 |
| YKK 5001-4 | 800 | 93.3 | 1485 | 94.8 | 0.87 | 1.8 | 0.7 | 6.5 | 30 | 217 | 4960 | 1000 |
| YKK 5002-4 | 900 | 104.9 | 1485 | 94.9 | 0.87 | 1.8 | 0.7 | 6.5 | 32 | 238 | 5210 | 1000 |
| YKK 5003-4 | 1000 | 116.4 | 1485 | 95 | 0.87 | 1.8 | 0.7 | 6.5 | 35 | 259 | 5520 | 1000 |
| YKK 5004-4 | 1120 | 130.3 | 1485 | 95.1 | 0.87 | 1.8 | 0.7 | 6.5 | 38 | 284 | 5670 | 1000 |
| YKK 5001-6 | 560 | 68 | 990 | 94.4 | 0.84 | 1.8 | 0.7 | 6 | 39 | 598 | 4660 | 2000 |
| YKK 5002-6 | 630 | 76.4 | 990 | 94.5 | 0.84 | 1.8 | 0.7 | 6 | 43 | 664 | 4780 | 2000 |
| YKK 5003-6 | 710 | 85.8 | 990 | 94.8 | 0.84 | 1.8 | 0.7 | 6 | 50 | 735 | 4890 | 2000 |
| YKK 5004-6 | 800 | 96.6 | 990 | 94.9 | 0.84 | 1.8 | 0.7 | 6 | 54 | 804 | 5080 | 2000 |
| YKK 5001-8 | 400 | 51.3 | 740 | 93.7 | 0.8 | 1.8 | 0.8 | 5.5 | 36.3 | 812 | 4420 | 2000 |
| YKK 5002-8 | 450 | 57.7 | 740 | 93.8 | 0.8 | 1.8 | 0.8 | 5.5 | 42.8 | 893 | 4580 | 2000 |
| YKK 5003-8 | 500 | 63.8 | 740 | 94.2 | 0.8 | 1.8 | 0.8 | 5.5 | 46.3 | 988 | 4830 | 2000 |
| YKK 5004-8 | 560 | 71.4 | 740 | 94.4 | 0.8 | 1.8 | 0.8 | 5.5 | 53.5 | 1100 | 4970 | 2000 |
| YKK 5001-10 | 315 | 43 | 590 | 92.8 | 0.76 | 1.8 | 0.8 | 5.5 | 47 | 1130 | 4310 | 3000 |
| YKK 5002-10 | 355 | 48.3 | 590 | 93 | 0.76 | 1.8 | 0.8 | 5.5 | 52 | 1260 | 4420 | 3000 |
| YKK 5003-10 | 400 | 54.3 | 590 | 93.3 | 0.76 | 1.8 | 0.8 | 5.5 | 55 | 1400 | 4550 | 3000 |
| YKK 5004-10 | 450 | 61 | 590 | 93.4 | 0.76 | 1.8 | 0.8 | 6 | 60 | 1540 | 4670 | 3000 |
| YKK 5001-12 | 220 | 31.9 | 495 | 92.2 | 0.72 | 1.8 | 0.8 | 5.5 | 50.8 | 1420 | 4210 | 3000 |
| YKK 5002-12 | 250 | 36.1 | 495 | 92.5 | 0.72 | 1.8 | 0.8 | 5.5 | 55.5 | 1580 | 4350 | 3000 |
| YKK 5003-12 | 280 | 40.4 | 495 | 92.7 | 0.72 | 1.8 | 0.8 | 5.5 | 60 | 1760 | 4490 | 3000 |
| YKK 5004-12 | 315 | 45.4 | 495 | 92.8 | 0.72 | 1.8 | 0.8 | 5.5 | 65 | 1970 | 4630 | 3000 |
Produktfunktioner
✅ Hög effektivitet och energibesparing: Optimerad design, överensstämmer med högeffektiva motorstandarder
✅ Låg brus och låg vibration: stabil struktur, smidig drift
✅ Hög tillförlitlighet: Klass F -isolering, VACUUM -tryckimpregnering (VPI) -process, fukt och temperaturbeständig
✅ Enkelt underhåll: sluten struktur, avtagbart skyddstäckning för bekväm inspektion
✅ Stark anpassningsförmåga: Lämplig för olika industribelastningar
Strukturella funktioner
Ram: Svetsad stålboxstruktur, hög styvhet, lättvikt
STATOR: Slip-in extern press-passningsstruktur, klass F lågresinisolering, VPI-process
Lager: rullande lager eller skjutlager (valt baserat på kraft och hastighet)
Skyddsdesign: IP54\/IP55, vissa modeller kan uppgraderas till högre skyddsnivåer
Applikationsfält
Allmän industri: fans, kompressorer, pumpar, krossar, transportutrustning
Power Industry: Power Plant Auxiliary Drives
Gruvdrift\/metallurgi: krossar, bollverk, transportsystem
Andra: kemiska, byggnadsmaterial, bearbetning, etc.
Modellförklaring (exempel: YKK 5001-4)
Ykk: Innesluten ekorre-burrotor asynkron motor med luft-till-luftkylare
5001 : Mitthöjd 500 mm, nr 1 kärnlängd
4 : 4- polmotor (1500 rpm)
YKK 6KV Högspänningskatalogdimensioner
Beställningsinstruktioner
⚠ Viktiga anteckningar:
Belt Drive är förbjudet för 2- pole och 4- polmotorer(konsultera för undantag)
2- Pole Motors Standard till medurs rotation(Ange om moturs rotation krävs)
Krav på specialspänning\/frekvens måste förhandlas fram i förväg
Sammanfattning
Xi'an Simo Ykk-serien högspänningsmotorerär lämpliga för tunga industriella miljöer, med hög effektivitet, tillförlitlighet och enkelt underhåll. De används ofta i gruvdrift, makt, metallurgi och andra branscher. Var uppmärksam på polantalet, rotationsriktningen och drivbegränsningarna vid beställning.
