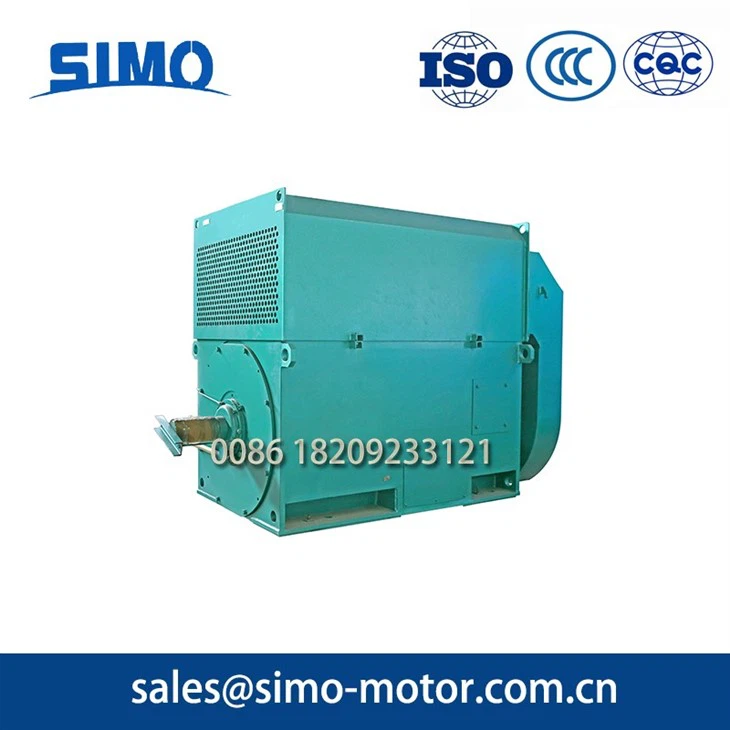

YKK -450 Kort introduktion

Denna serie motorer är en6kV medelspänningselektriskSquirrel-bur tre-fas asynkronmotor med en mitthöjd av 450 mm, med en stängd struktur och överensstämmelse med JB\/T 10315. 2-2002 Standard.

Huvudtekniska parametrar

Centerhöjd: 450mm

Nominell spänning:6kV (anpassningsbar för andra spänningar)

Nominell frekvens:50Hz\/60Hz

Hastighet:3000 rpm, 1500 rpm, 1000 rpm, 750 rpm

Effektområde: 185~ 800kw

Monteringstyp:Imb3

Skyddsklass:IP54\/IP55 (serien inkluderar också IP44)

Kylmetod:IC611

Isoleringsklass:F

Omgivningstemperatur:Upp till 40 grader, minimum -15 grad

Relativ luftfuktighet:Maximalt 90% månatligt medelvärde (med månatligt genomsnittligt minimitemperatur som inte överstiger 25 grader)

YKK -450 Seriemodelllista

YKK 4502-2 YKK 4503-2 ykk 4504-2 ykk 4505-2 ykk {4}} ykk 4503-4;

YKK4503-6 YKK4504-6 YKK4505-6 YKK4502-8 YKK4503-8 YKK4504-8 YKK4505-8 YKK4501-10

YKK 4502-10 YKK 4503-10 ykk 4504-10 ykk 4505-10 ykk 4504-12 ykk 4505-12}

YKK 6KV högspänningsmotor 450 ramstorleksmotordatablad

Typ	Nominell kraft (KW)	Klassad ström (a)	Hastighet (r\/min)	Effektivitet (%)	Effektfaktor (cos φ)	Max. Vridmoment (klassad vridmoment)	Låst vridmoment (betygsatt vridmoment)	Låst ström (klassad ström)	J (motor) (kg · m²)	J (last) (kg · m²)	Massa (kg)	Smörjtid (H)
YKK 4502-2	560	66.4	2975	94.4	0.86	1.8	0.6	7	5.5	36	4440	500
YKK 4503-2	630	73.7	2975	94.6	0.87	1.8	0.6	7	6	39	4520	500
YKK 4504-2	710	82.9	2980	94.7	0.87	1.8	0.6	7	8.3	43	4680	500
YKK 4505-2	800	93.3	2980	94.8	0.87	1.8	0.6	7	8.9	51	4870	500
YKK 4502-4	500	60	1485	94	0.86	1.8	0.7	6.5	12.3	147	3430	1000
YKK 4503-4	560	67	1485	94.2	0.86	1.8	0.7	6.5	13.3	163	3520	1000
YKK 4504-4	630	75	1485	94.4	0.86	1.8	0.7	6.5	14.5	180	3880	1000
YKK 4505-4	710	84	1485	94.6	0.86	1.8	0.7	6.5	17	199	3860	1000
YKK 4502-6	355	44	990	93.7	0.83	1.8	0.7	6	13.3	323	3540	2000
YKK 4503-6	400	49	990	93.8	0.83	1.8	0.7	6	14.5	360	3730	2000
YKK 4504-6	450	55	990	94.1	0.83	1.8	0.7	6	17.8	400	3860	2000
YKK 4505-6	500	62	990	94.3	0.83	1.8	0.7	6	19	439	4000	2000
YKK 4502-8	250	33	740	93	0.79	1.8	0.8	5.5	19	528	3460	2000
YKK 4503-8	280	37	740	93.2	0.79	1.8	0.8	5.5	20.8	588	3570	2000
YKK 4504-8	315	41	740	93.4	0.79	1.8	0.8	5.5	22.5	655	3690	2000
YKK 4505-8	355	46	740	93.5	0.79	1.8	0.8	5.5	24.3	730	3800	2000
YKK 4501-10	185	26	590	91.7	0.75	1.8	0.8	5.5	25.5	710	3400	3000
YKK 4502-10	200	28	590	91.9	0.75	1.8	0.8	5.5	27.5	728	3490	3000
YKK 4503-10	220	31	590	92.1	0.75	1.8	0.8	5.5	30	819	3580	3000
YKK 4504-10	250	35	590	92.3	0.75	1.8	0.8	5.5	32.5	909	3720	3000
YKK 4505-10	280	39	590	92.5	0.75	1.8	0.8	5.5	35	1010	3900	3000
YKK 4504-12	185	28	495	91.8	0.7	1.8	0.7	6	32	1100	3530	3000
YKK 4505-12	200	30	495	92	0.7	1.8	0.7	6	35	1130	3620	3000
