Som leverantör av Z4 Brush Type DC Motors stöter jag ofta på kunder som är nyfikna på skillnaderna mellan serie - lindade och shunt - lindade Z4 Brush Type DC Motorer. Att förstå dessa skillnader är avgörande för att göra rätt val när det kommer till olika applikationer. I den här bloggen kommer jag att fördjupa mig i detaljerna om dessa två typer av motorer för att hjälpa dig att få en bättre förståelse.
Grundläggande struktur och princip
Z4 Brush Type DC Motor är en allmänt använd motor i många industriella och kommersiella tillämpningar. Både serier - lindade och shuntlindade Z4 borsttyp DC-motorer fungerar baserat på principen om elektromagnetism. När en elektrisk ström passerar genom spolen i magnetfältet genereras en kraft som får motorn att rotera.
I en serielindad Z4 borsttyp DC-motor är fältlindningen kopplad i serie med ankarlindningen. Detta innebär att samma ström flyter genom både fältlindningen och ankarlindningen. Som ett resultat är den magnetiska fältstyrkan direkt proportionell mot ankarströmmen. När belastningen på motorn ökar ökar även ankarströmmen, vilket i sin tur förstärker magnetfältet.
Å andra sidan, i en shuntlindad Z4 borsttyp DC-motor, är fältlindningen parallellkopplad med ankarlindningen. Spänningen över fältlindningen är densamma som spänningen över ankarlindningen. Strömmen genom fältlindningen är relativt konstant och bestäms av fältlindningens resistans och den pålagda spänningen.
Prestandaegenskaper
Vridmoment - Hastighetsegenskaper
Vridmoment - hastighetsegenskaperna för serie - lindade och shunt - lindade Z4 DC-motorer av borsttyp är helt olika. En serielindad motor har ett mycket högt startmoment. När motorn startar är ankarströmmen stor eftersom bak - emk är noll i början. Eftersom fältlindningen är i serie med ankaret är magnetfältet också starkt, vilket resulterar i ett högt startmoment. När motorhastigheten ökar, ökar back - emk, vilket minskar ankarströmmen och magnetfältets styrka. Detta gör att vridmomentet minskar när hastigheten ökar. Hastigheten på en serielindad motor kan variera kraftigt med belastningen. Vid lätt belastning kan hastigheten vara extremt hög, vilket kan utgöra en säkerhetsrisk.
Däremot har en shuntlindad motor en relativt konstant hastighet över ett brett spektrum av belastningar. Den magnetiska fältstyrkan är relativt stabil eftersom fältströmmen är konstant. Startmomentet för en shuntlindad motor är lägre än för en serielindad motor, men den kan fortfarande ge tillräckligt med vridmoment för många tillämpningar. Hastigheten på en shuntlindad motor minskar något när belastningen ökar på grund av spänningsfallet över ankarmotståndet.
Effektivitet
Effektivitet är en viktig faktor att tänka på när man väljer motor. I allmänhet tenderar shuntlindade Z4 DC-motorer av borsttyp att ha högre effektivitet vid normala driftsbelastningar. Detta beror på att fältströmmen är relativt konstant, och det är mindre effektförlust i fältlindningen jämfört med en serielindad motor. I en serielindad motor, när belastningen ändras, ändras också strömmen genom fältlindningen, vilket kan leda till mer effektförluster.
Hastighetsreglering
Hastighetsreglering hänvisar till en motors förmåga att hålla en konstant hastighet under varierande belastning. Shuntlindade motorer har bättre hastighetsreglering än serielindade motorer. Som tidigare nämnts ändras hastigheten på en shunt-lindad motor endast något med belastningen, medan hastigheten på en serie-lindad motor kan variera avsevärt.
Ansökningar
De olika prestandaegenskaperna hos serie - lindade och shuntlindade Z4 DC-motorer av borsttyp gör dem lämpliga för olika applikationer.
Serie - lindade motorer
Serielindade motorer används ofta i applikationer som kräver högt startmoment, såsom kranar, hissar och dragsystem. Till exempel, i en kran kan en serielindad motor ge det stora vridmoment som behövs för att lyfta tunga laster från stillastående. Ett annat exempel finns iBränslepump Motor för tåg. Serielindad motors höga startvridmoment säkerställer att bränslepumpen kan starta smidigt och leverera bränsle effektivt.
Shunt - lindade motorer
Shuntlindade motorer är idealiska för tillämpningar som kräver konstant hastighet, såsom verktygsmaskiner, fläktar och pumpar. I en verktygsmaskin kan en shuntlindad motor hålla en stabil hastighet, vilket är avgörande för exakt bearbetning. DeEllok, servomotor för spänningsreglerande strömbrytareanvänder ofta shuntlindade motorer för att säkerställa en konstant hastighet och tillförlitlig drift.
Kostnadsöverväganden
Kostnaden för en motor inkluderar inte bara det ursprungliga inköpspriset utan även driftskostnaden under dess livslängd. Serielindade motorer är i allmänhet billigare att tillverka eftersom de har en enklare struktur. Men på grund av sin lägre effektivitet och mindre stabila hastighet kan de leda till högre driftskostnader på lång sikt. Shuntlindade motorer, även om de är dyrare i början, kan spara energi och minska underhållskostnaderna över tiden, särskilt i applikationer där konstant hastighet och hög effektivitet krävs.
Underhåll
Både serie - lindade och shuntlindade Z4 borsttyp DC-motorer kräver regelbundet underhåll. Borstarna i dessa motorer måste inspekteras och bytas ut med jämna mellanrum för att säkerställa god elektrisk kontakt. I en serielindad motor kan fältlindningen vara mer benägen att skadas på grund av de stora strömvariationerna. I en shuntlindad motor måste fältlindningen kontrolleras för korrekt isolering för att upprätthålla en konstant fältström.
Slutsats
Sammanfattningsvis ligger de största skillnaderna mellan serie - lindade och shunt - lindade Z4 DC-motorer av borsttyp i deras prestandaegenskaper, tillämpningar, effektivitet och kostnad. Serielindade motorer kännetecknas av högt startmoment men variabel hastighet, medan shuntlindade motorer erbjuder konstant hastighet och bättre varvtalsreglering. När du väljer en motor är det viktigt att ta hänsyn till de specifika kraven för din applikation, såsom startmoment, hastighetsreglering och effektivitet.

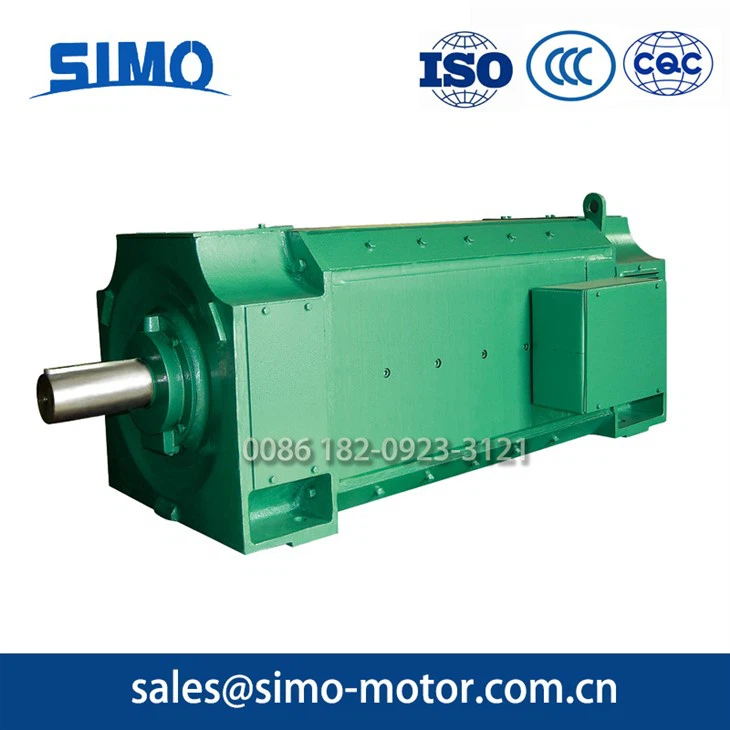

Om du är på marknaden efter en Z4 Brush Type DC Motor, oavsett om det är en serie - lindad eller shunt - lindad motor, kan vi förse dig med högkvalitativa produkter som uppfyller dina behov. VårDC-motor med högt startmoment ZSN4 - 315 - 072är ett bra exempel på vårt engagemang för kvalitet och prestanda. Vi välkomnar dig att kontakta oss för mer information och för att diskutera dina specifika krav. Vi ser fram emot möjligheten att arbeta med dig och förse dig med de bästa motorlösningarna.
Referenser
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Elektriska maskiner. McGraw - Hill.
- Chapman, SJ (2012). Grundläggande om elektriska maskiner. McGraw - Hill.
