Som leverantör av stora synkrona motorer förstår jag den kritiska betydelsen av att utforma ett pålitligt skyddssystem för dessa kraftfulla maskiner. Stora synkrona motorer används ofta i olika industriella tillämpningar, såsom kraftproduktion, olja och gas och gruvdrift. Dessa motorer är ofta hjärtat i den industriella processen, och eventuella misslyckanden kan leda till betydande stillestånd, ekonomiska förluster och till och med säkerhetsrisker. Därför är ett väl utformat skyddssystem viktigt för att säkerställa kontinuerlig och säker drift av stora synkrona motorer.
Förstå grunderna i stora synkronmotorer
Innan du går in i utformningen av ett skyddssystem är det avgörande att ha en solid förståelse av stora synkrona motorer. Dessa motorer fungerar med en konstant hastighet som är synkroniserad med frekvensen för strömförsörjningen. De är kända för sin höga effektivitet, kraftfaktorkorrigeringsfunktioner och förmåga att hantera tunga belastningar.

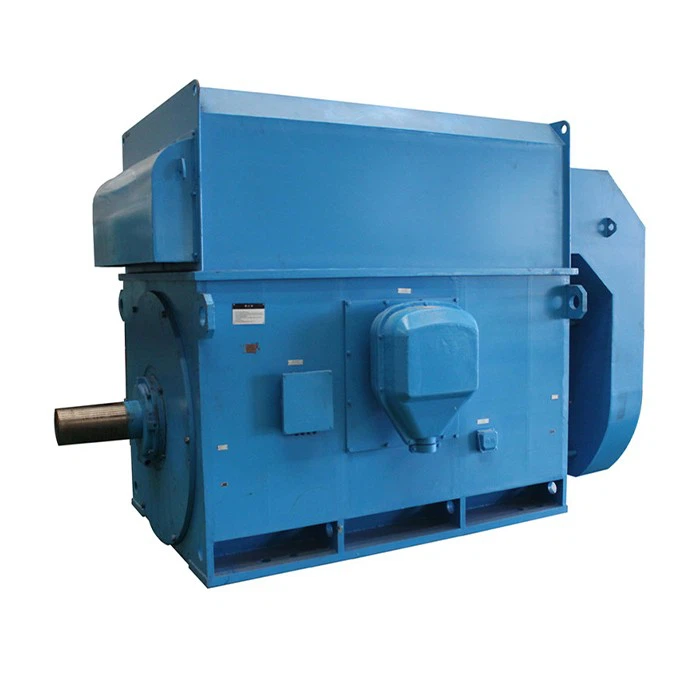

Vi erbjuder en mängd stora synkrona motorer, inklusiveTK Series 6KV synkronmotor, TheTDMK -serie synkronmotorochTyckk Series Permanent Magnet AC Synkronmotor. Var och en av dessa modeller har sina unika funktioner och applikationer, men de delar alla behovet av tillförlitligt skydd.
Vanliga fel i stora synkronmotorer
Det finns flera vanliga fel som kan förekomma i stora synkrona motorer, och att förstå dessa är det första steget i att utforma ett effektivt skyddssystem.
Överström
Överström kan orsakas av korta kretsar, överbelastningar eller startproblem. En kort krets i motorlindningarna kan leda till en plötslig och betydande ökning av strömmen, vilket kan skada isoleringen och andra komponenter. Överbelastningar uppstår när motorn är skyldig att driva en belastning som ligger utanför dess nominella kapacitet, vilket leder till överdrivet strömflöde.
Överspänning och underspänning
Överspänning kan orsaka isoleringsfördelning i motorlindningarna, medan undervolage kan leda till minskat vridmoment och överhettning. Kraftnätfluktuationer, blixtnedslag eller felaktig spänningsreglering kan alla resultera i överspänning eller undervoleringsförhållanden.
Överhettning
Överhettning är ofta ett resultat av kontinuerlig överbelastning, dålig ventilation eller ett fel i kylsystemet. Höga temperaturer kan försämra isoleringen av motorlindningarna, minska dess livslängd och öka risken för misslyckande.
Synkronismförlust
Stora synkrona motorer förlitar sig på att upprätthålla synkronismen med kraftförsörjningen. Förlust av synkronism kan uppstå på grund av plötsliga förändringar i belastning, störningar i kraftsystemet eller fel i excitationssystemet. När en motor tappar synkronism kan den dra överdriven ström och kan till och med stanna.
Designa ett pålitligt skyddssystem
Nuvarande skydd
Det nuvarande skyddet är en av de mest grundläggande aspekterna av ett motorskyddssystem. Överströmsreläer kan användas för att upptäcka överdrivet strömflöde och resa motorströmbrytaren. Dessa reläer kan ställas in på olika nivåer beroende på motorns nominella ström och de förväntade driftsförhållandena. Till exempel kan ett högt inställt överströmsrelä användas för att snabbt upptäcka korta kretsar, medan ett lågt inställt överströmsrelä kan skydda mot långvariga överbelastningar.
Spänningsskydd
Spänningsskyddsanordningar, såsom överspänning och undervolteringsreläer, är viktiga för att skydda motorn mot onormala spänningsförhållanden. Dessa reläer kan övervaka motorns terminalspänning och resa brytaren om spänningen överstiger eller faller under förinställda gränser.
Temperaturskydd
Termiska sensorer kan installeras i motorlindningarna för att övervaka temperaturen. När temperaturen når en kritisk nivå kan skyddssystemet vidta åtgärder, till exempel att minska belastningen eller stänga av motorn. Dessutom bör korrekt ventilations- och kylsystem utformas och underhållas för att förhindra överhettning.
Förlust av synkronismskydd
För att upptäcka förlust av synkronism kan särskilda reläer användas. Dessa reläer övervakar motorns elektriska och mekaniska parametrar, såsom effektfaktor, glid och ström. När en förlust av synkronism upptäcks kan skyddssystemet vidta korrigerande åtgärder, såsom att justera excitationen eller snubbla motorn.
Omfattande övervakning och kontroll
Förutom enskilda skyddsanordningar kan ett omfattande övervaknings- och kontrollsystem förbättra skyddssystemets tillförlitlighet. Detta system kan samla in data från olika sensorer installerade i motorn, såsom strömsensorer, spänningssensorer, temperatursensorer och vibrationssensorer. Genom att analysera dessa data kan operatörerna upptäcka tidiga tecken på potentiella fel och vidta förebyggande åtgärder.
Redundans och säkerhetskopieringssystem
För att säkerställa den högsta tillförlitligheten bör redundans och säkerhetskopieringssystem införlivas i skyddsdesignen. Till exempel kan flera överströmsreläer installeras parallellt, så att om en relä misslyckas kan de andra fortfarande ge skydd. Säkerhetskopiering av säkerhetskopiering kan också användas för att säkerställa att skyddssystemet förblir i drift under strömavbrott.
Regelbundet underhåll och testning
Ett pålitligt skyddssystem handlar inte bara om den första designen utan också om regelbundet underhåll och testning. Skyddsanordningen bör regelbundet inspekteras, kalibreras och testas för att säkerställa deras korrekt funktion. Dessutom bör motorn själv hållas enligt tillverkarens rekommendationer, inklusive regelbunden rengöring, smörjning och inspektion av lindningar och andra komponenter.
Slutsats
Att utforma ett pålitligt skyddssystem för en stor synkronmotor är en komplex men väsentlig uppgift. Genom att förstå de vanliga felen, implementera lämpliga skyddsanordningar och integrera redundans och säkerhetskopieringssystem kan vi avsevärt minska risken för motorisk fel och säkerställa kontinuerlig och säker drift av motorn.
Om du är intresserad av våra stora synkrona motorer och vill diskutera skyddssystemets design eller göra ett köp, vänligen kontakta oss. Vårt team av experter är redo att ge dig professionell rådgivning och support.
Referenser
- IEEE -standard för motorskydd, IEEE STD C37.96 - 2012.
- Electrical Machinery Fundamentals, Stephen J. Chapman.
- Handbook of Electric Power -beräkningar, Hadi Saadat.
