Kan en släpringsmotor användas i ett servostyrsystem?
Inom industrimotorernas värld har släpringsmotorn länge varit känd för sina unika egenskaper och breda tillämpningar. Som leverantör av släpringsmotorer stöter jag ofta på förfrågningar om dessa motorers lämplighet i servostyrsystem. I den här bloggen kommer vi att fördjupa oss i de tekniska aspekterna, fördelarna och begränsningarna med att använda en släpringsmotor i en servokontrollmiljö.
Tekniska grunder för Slip Ring Motors
En släpringsmotor, även känd som en lindad rotorinduktionsmotor, är en typ av växelströmsmotor. Till skillnad från de vanligare squirrel-cage induktionsmotorerna har rotorn på en släpringsmotor lindningar som är anslutna till externa motstånd genom släpringar och borstar. Denna design möjliggör justering av rotormotståndet under motorns drift.
Funktionsprincipen för en släpringsmotor är baserad på elektromagnetisk induktion. När statorlindningarna strömförsörjs med växelström, skapas ett roterande magnetfält. Detta magnetfält inducerar strömmar i rotorlindningarna. Genom att ändra det externa motståndet kopplat till rotorn via släpringarna kan motorns vridmoment-varvtalsegenskaper modifieras. Till exempel kan ökning av rotormotståndet öka motorns startvridmoment, vilket är användbart i applikationer där högt startmoment krävs, såsom i tunga maskiner och hissar.
Servo - Styrsystem: En översikt
Servostyrsystem är designade för att ge exakt kontroll över position, hastighet och acceleration för en mekanisk last. Dessa system består vanligtvis av en servomotor, en styrenhet och en återkopplingsenhet. Styrenheten tar emot en kommandosignal som indikerar önskad position, hastighet eller acceleration för lasten. Återkopplingsanordningen, såsom en kodare eller en resolver, mäter lastens faktiska position, hastighet eller acceleration och skickar denna information tillbaka till styrenheten. Regulatorn justerar sedan utsignalen till servomotorn för att minimera felet mellan önskade och faktiska värden.
Servostyrsystem används ofta i olika industrier, inklusive robotteknik, CNC-bearbetning och automation. I dessa applikationer är hög precision, snabba svarstider och exakt kontroll avgörande.
Kan en slirringsmotor användas i ett servostyrsystem?
Det korta svaret är ja, en släpringsmotor kan användas i ett servostyrningssystem, men den kommer med sina egna överväganden.
Fördelar
- Högt startmoment: Som nämnts tidigare kan släpringsmotorer ge högt startmoment genom att justera rotormotståndet. I ett servostyrsystem kan detta vara fördelaktigt i applikationer där lasten kräver ett stort vridmoment för att börja röra sig, såsom i tunga robotarmar eller storskaliga transportörsystem.
- Hastighetskontroll: Möjligheten att variera rotormotståndet möjliggör en viss grad av hastighetskontroll. Genom att ändra det yttre motståndet kan motorns hastighet - vridmomentkurva justeras, vilket gör att motorn kan arbeta med olika hastigheter under olika belastningsförhållanden. Detta kan vara användbart i servokontrollsystem där drift med variabel hastighet krävs.
- Robusthet: Släpringsmotorer är kända för sin robusthet och tillförlitlighet. De tål tuffa driftsförhållanden, såsom höga temperaturer, damm och vibrationer. I industriella miljöer där servostyrsystem ofta utsätts för dessa förhållanden, kan användningen av en släpringsmotor säkerställa långtidsdrift utan frekventa haverier.
Begränsningar
- Komplexitet: Användningen av släpringar och borstar gör motordesignen mer komplex. Borstarna måste underhållas regelbundet för att säkerställa god elektrisk kontakt med släpringarna. Med tiden kan borstarna slitas ut, vilket kan leda till elektriska ljusbågar och minskad prestanda. I ett servostyrningssystem, där precision är avgörande, kan eventuell prestandaförsämring påverka systemets övergripande noggrannhet.
- Begränsat hastighetsområde: Jämfört med vissa andra typer av servomotorer, såsom permanentmagnet synkronmotorer, har släpringsmotorer ett relativt begränsat varvtalsområde. Hastighetsregleringen av en släpringsmotor uppnås huvudsakligen genom att justera rotormotståndet, vilket har sina begränsningar. I applikationer där ett brett hastighetsområde krävs, kanske en släpringsmotor inte är det bästa valet.
- Svarstid: Slipringmotorer har i allmänhet en långsammare svarstid jämfört med dedikerade servomotorer. Rotorns tröghet och de elektriska tidskonstanterna förknippade med motorlindningarna kan orsaka fördröjningar i motorns svar på förändringar i styrsignalen. I servostyrsystem som kräver snabba svarstider, såsom höghastighets pick-and-place robotar, kan detta vara en betydande nackdel.
Tillämpningar av slirringsmotorer i servo-styrsystem
Trots begränsningarna finns det fortfarande några applikationer där släpringsmotorer effektivt kan användas i servostyrsystem.

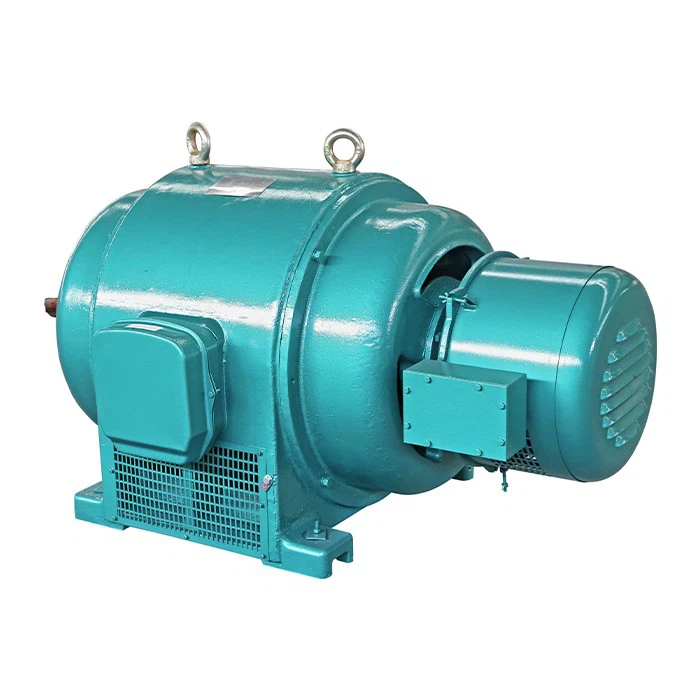

- Heavy - Duty industriella applikationer: Inom industrier som gruv-, stål- och papperstillverkning kräver tunga maskiner ofta högt startmoment och viss grad av hastighetskontroll. Slipringsmotorer kan användas i servostyrsystem för storskaliga hissar, krossar och valsverk. Till exempel i enJR /YRQ Valsverksmotor, det höga startmomentet för släpringmotorn kan hjälpa till att starta rullningsprocessen smidigt, och hastighetskontrollfunktionen kan användas för att justera rullningshastigheten enligt kraven i produktionsprocessen.
- Variabel - Ladda applikationer: I applikationer där belastningen varierar avsevärt under drift kan släpringsmotorer vara ett bra val. Till exempel, i ett storskaligt transportörsystem som transporterar olika typer av material med varierande vikt, kan möjligheten att justera motorns vridmoment-hastighetsegenskaper säkerställa stabil drift. DeYR 3 Fas Slip Ring Motorkan användas i ett sådant servostyrsystem för att tillhandahålla nödvändig vridmoment och hastighetskontroll.
- Applikationer för hård miljö: I miljöer där servostyrsystemet utsätts för tuffa förhållanden, såsom höga temperaturer, damm och fukt, kan släpringsmotorernas robusthet vara en fördel. Till exempel i utomhusgruvutrustning eller industriella ugnar, enStor luft-till-luftkyld 3-fas växelströmsslipring induktionsmotorkan användas i ett servostyrsystem för att säkerställa tillförlitlig drift.
Slutsats
Sammanfattningsvis, medan en släpringsmotor kan användas i ett servostyrningssystem, är det viktigt att noggrant överväga de specifika kraven för applikationen. Det höga startvridmomentet och robustheten hos släpringsmotorer gör dem lämpliga för vissa applikationer med tung belastning, variabel belastning och tuffa miljöer. Däremot måste man ta hänsyn till komplexiteten, begränsade hastighetsintervall och långsammare svarstid.
Om du funderar på att använda en släpringsmotor i ditt servostyrsystem, eller om du har några frågor om våra släpringsmotorprodukter, uppmuntrar vi dig att kontakta oss för vidare diskussion. Vårt team av experter är redo att hjälpa dig att välja den mest lämpliga motorn för din specifika applikation och förse dig med omfattande teknisk support.
Referenser
- Chapman, SJ (2012). Grundläggande om elektriska maskiner. McGraw - Hill.
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Elektriska maskiner. McGraw - Hill.
- Krause, PC, Wasynczuk, O., & Sudhoff, SD (2002). Analys av elektriska maskiner och drivsystem. Wiley - Interscience.
